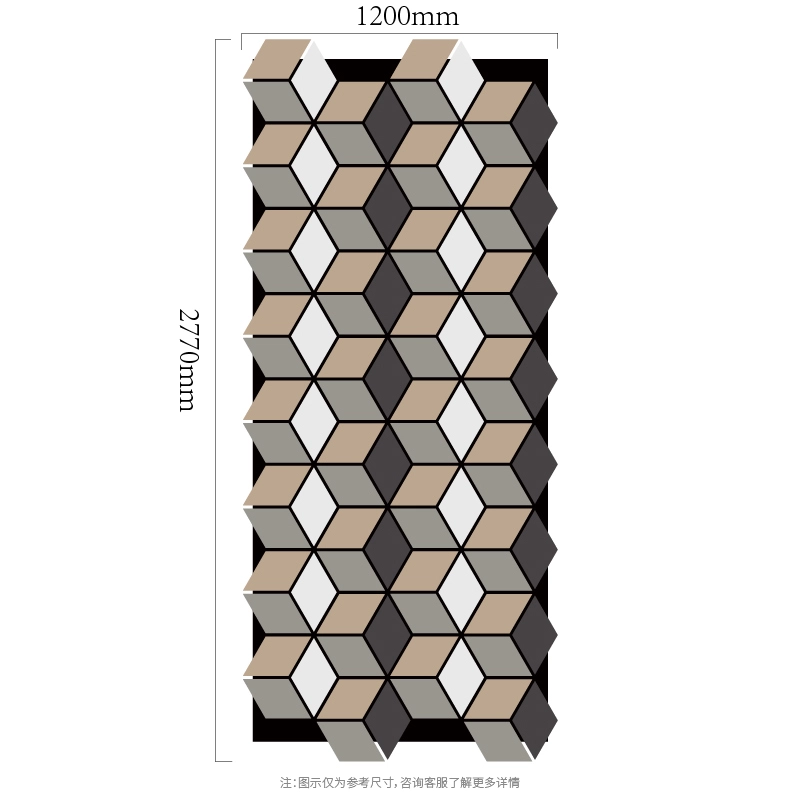

3D kocka oszlopos, moduláris MDF-on-PET akusztikus falpanel

A 3D kockaoszlopos, moduláris MDF-on-PET akusztikus falpanel az ismétlődő izometrikus kockafelületeket geometriai modulok magas, nyitott élű oszlopává alakítja praktikus dekoratív akusztikus falrendszerré. Legfontosabb vizuális eredménye egy markáns, háromdimenziós illúzió, amelyet lapos CNC-vágott MDF-darabok alkotnak kontrasztos PET felett. Ahelyett, hogy nyomtatott felületre hagyatkozna a minta létrehozása során, az előtér valódi CNC-berendezéssel megmunkált MDF-alkatrészekből áll, miközben a poliészterszálas hordozó látható marad a negatív terekben. Ez a kétrétegű kapcsolat biztosítja a fal mélységét, az árnyékot és az anyag kontrasztját, miközben megtartja a PET hátlap akusztikus funkcióját. Ez a modell leginkább egy CNC által definiált dekorációs rendszerként értelmezhető, nem pedig egy rögzített raktárlapként. Értéke a vágott MDF geometria, a látható poliészterszálas háttér és a modulok projektfalon keresztüli koordinációja közötti kapcsolatból adódik.

Alapvető tervezési előnyök

• Mintaazonosság: a 3D kockaoszlop geometriája azonnal megkülönböztethető a szabványos egyenes lécű akusztikus panelektől, és projektspecifikus vizuális aláírásként használható.

• CNC megismételhetőség: a kocka léptéke, az arcszín hozzárendelése, az oszlopszélesség és a teljes kompozíció magassága beállítható a CAD útvonalon, majd következetesen reprodukálható a kötegelt gyártáshoz.

• Réteges megjelenés: az MDF dekoratív felület létrehozza az előteret, míg az exponált poliészter szál szándékos háttérré válik, nem pedig rejtett hordozóvá.

• Méretezési rugalmasság: a kész méretet a minta és a fal kialakítása határozza meg egy rögzített állományformátum helyett, így a sorozat alkalmas négyzet alakú, magas, téglalap alakú és szabálytalan modulokhoz.

• B2B projekt munkafolyamat: a rajzok, a minta jóváhagyása, a minta iránya és a modulok számozása ellenőrizhető a tömeges gyártás előtt, hogy csökkentse a telepítési kétértelműséget.

Építőipar és CNC gyártás

A gyártás a vektor/CAD geometria megerősítésével kezdődik, majd az MDF díszítőréteg CNC megmunkálásával kezdődik. Az eljárás lehetővé teszi az ívelt, szögletes és szabálytalan alkatrészek megismétlését kézi vágás nélkül. A kész kompozíciót PET akusztikus szubsztrátummal szerelik össze, így az exponált háttér a tervezés részévé válik.

A 3D kocka oszlopos moduláris MDF-on-PET akusztikus falpanel esetében a gyártási felülvizsgálatnak kifejezetten a kocka léptékére, az arcszín hozzárendelésére, az oszlopszélességre és a kompozíció teljes magasságára kell összpontosítania. Ezek azok a változók, amelyek a legnagyobb valószínűséggel változtatják meg a modell vizuális karakterét. Ahol keskeny hidak, kis sarkok vagy hegyes alkatrészek fordulnak elő, a gyártási mennyiség kiadása előtt ellenőrizni kell a rajzot a gyakorlati CNC megmunkálás és kezelés szempontjából.

Műszaki adatok és rendelési lehetőségek

Tervezési felhasználás és javasolt alkalmazások

A 3D Cube Column moduláris MDF-on-PET akusztikus falpanel alkalmas márkabemutatótermek, kiállítási bejáratok, technológiai irodák, rendezvényterek és dupla magasságú előcsarnokok díszítésére. A kialakítás használható teljes falú ismétlésként, keretezett akusztikus betétként vagy lokalizált jellemző panelként. Ahol a minta irányított, a beépítési rajznak meg kell jelölnie minden modul tájolását. Ezzel elkerülhető a véletlen megfordítás, és a vizuális vonalak folyamatosak maradnak a varratokon.

A modell legfontosabb tervezési pontja a 3D kocka oszlopritmus. A tervezőknek el kell dönteniük, hogy a minta azonos módon ismétlődik, tükröződik-e egy középvonal körül, forog-e a modulok között, vagy szabálytalan jellemzőként fejeződik be. Ennek a döntésnek tükröződnie kell az üzlet rajzában, hogy a végső fal szándékosnak tűnjön, nem pedig független panelekből.

Tipikus alkalmazási forgatókönyv

Technológiai bemutatóterem bejárati funkció

Helyezze a 3D kocka oszlopot egy bejárati portál vagy digitális képernyő mellé úgy, hogy az izometrikus lapok a falból kilógjanak. Több MDF tónus erősítheti a kocka illúzióját azáltal, hogy világos, közepes és sötét értékeket rendel a különböző arcokhoz. A magas formátum különösen jól működik ott, ahol egy keskeny építészeti öböl több vizuális jelenlétet igényel.

Ez a forgatókönyv tervezési ajánlás, nem pedig egy befejezett SHIPO projekt követelése. A webhelyen való közzétételhez később helyettesíthető egy ellenőrzött ügyfél-esettel, a telepítés fényképével, az ország-/piaci információkkal és a mérhető projektadatokkal, amikor ezek az anyagok rendelkezésre állnak.

Testreszabás és projekttámogatás

A 3D kocka oszlopos moduláris MDF-on-PET akusztikus falpanel szabványos referenciamintából fejleszthető, vagy a projekt követelményeihez igazítható. Ennek a kialakításnak az elsődleges testreszabási változói a kocka léptéke, az arcszín hozzárendelése, az oszlopszélesség és a kompozíció teljes magassága. A szabványos poliészterszálas hordozóvastagság 5 mm és 9 mm, míg az MDF dekoratív réteg általában 9 mm, és szükség esetén más vastagságban is előállítható. A kész panelméretek nem korlátozódnak a referenciarajzra: a SHIPO át tudja tekinteni a falméreteket, a szükséges modulfelosztásokat és a mintavégződéseket a gyártási fájl megerősítése előtt. Kínai akusztikus panel beszállítóként, gyárként és gyártóként a SHIPO tömeges B2B rendeléseket fogad el, a minimális rendelési mennyiség kialakításonként 400 darab.

Javasolt gyártás előtti munkafolyamat

• Küldje el a fal magasságát, a megcélzott kész méretet és a kívánt termékreferenciát.

• Erősítse meg a 3D kockaoszlop mintázat skáláját és a projektspecifikus változókat: kocka léptéket, arcszín hozzárendelést, oszlopszélességet és teljes kompozíciós magasságot.

• Ellenőrizze a PET hordozó vastagságát (5 vagy 9 mm), az MDF vastagságát (9 mm szabványos vagy egyedi) és a jóváhagyott MDF felületi/kidolgozási mintát.

• A kötegelt gyártás előtt hagyja jóvá a CAD/üzletrajzot és szükség esetén egy fizikai mintát.

• Irányított vagy több modulból álló tervezéseknél használjon panelszámokat és tájolási jeleket a helyszíni telepítés támogatására.

GYIK

K. A 3D hatás fizikailag több szinten van emelve?

A vizuális kockahatás elsősorban a geometria és a kontrasztos MDF felületekből származik, amelyeket a PET hordozóra szereltek fel. A tényleges felhalmozódás a megerősített konstrukciótól és az MDF vastagságától függ.

K. A kockalapok használhatók három különböző felülettel?

Igen. A háromtónusú specifikáció fokozhatja az izometrikus illúziót. A felületi leképezést felcímkézett mintával vagy rajzzal kell megerősíteni.

K. Felosztható-e a magas kompozíció közlekedésbarát részekre?

Igen. A nagyméretű tervek összehangolt modulokra oszthatók. A varratokat a geometriai illesztések mentén kell elhelyezni, hogy a beszerelés után kevésbé legyenek észrevehetők.

Érdeklődés és együttműködés

Lépjen kapcsolatba a SHIPO-val a 3D kocka oszlopos moduláris MDF-on-PET akusztikus fali panel mintáiért, rajz áttekintéséért, méretének testreszabásáért vagy tömeges árajánlatért. Ha pontos ajánlatot szeretne kapni, küldje el a célfal méreteit, a szükséges mennyiséget, a PET-hordozó vastagságát, az MDF vastagságát, az előnyben részesített felületet és a rendelkezésre álló CAD/vektorminta fájlokat. A SHIPO ezután kiértékeli a 3D kockaoszlop geometriáját, megerősíti a gyártási részleteket, és elkészíti a gyártási megoldást a 400 darabtól tervezésenkénti rendelésekhez.
