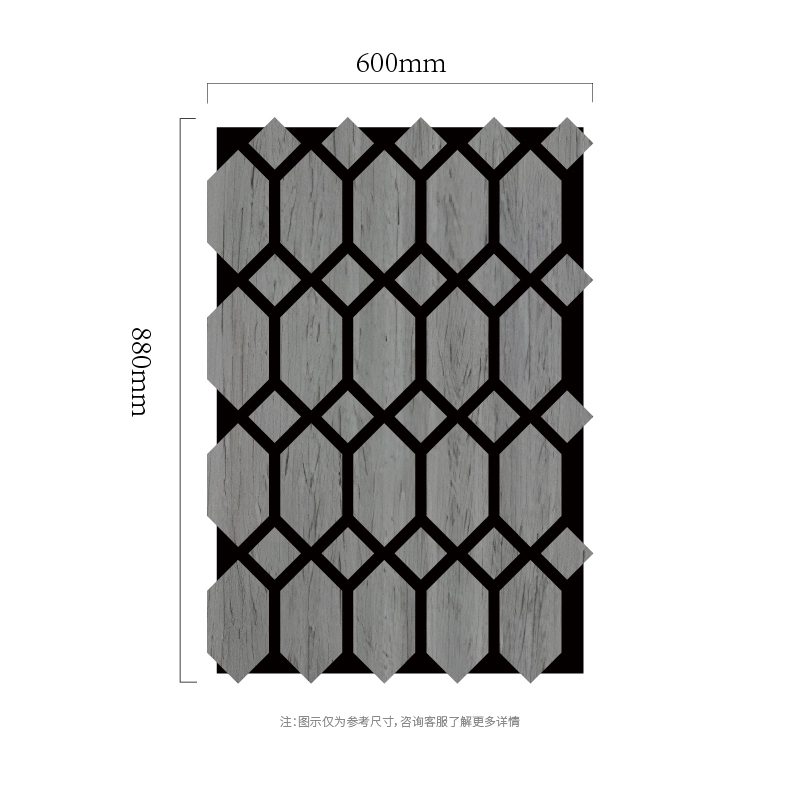

Csiszolt hatszögrácsos MDF-on-PET akusztikus falpanel

A Faceted Hexagon Lattice MDF-on-PET akusztikus falpanel a hosszúkás csiszolt hatszögeket, amelyeket keskeny fekete illesztések kötnek össze egy függőlegesen ismétlődő rácsban, praktikus dekoratív akusztikus falrendszerré alakítja át. Legfontosabb vizuális eredménye egy kristályos, építészeti háló, amely inkább strukturális, mint dekoratív. Ahelyett, hogy nyomtatott felületre hagyatkozna a minta létrehozása során, az előtér valódi CNC-berendezéssel megmunkált MDF-alkatrészekből áll, miközben a poliészterszálas hordozó látható marad a negatív terekben. Ez a kétrétegű kapcsolat biztosítja a fal mélységét, az árnyékot és az anyag kontrasztját, miközben megtartja a PET hátlap akusztikus funkcióját. Ez az oldal a vizuális identitás és az ismétlésvezérlés köré helyezkedik el. A terméket olyan belső projektekhez szánják, ahol az akusztikus rétegnek az építészeti nyelv részévé kell válnia, ahelyett, hogy eltűnne egy általános felület mögött.

Alapvető tervezési előnyök

• Mintaazonosság: a Faceted Hexagon Lattice geometria azonnal megkülönböztethető a szabványos egyenes lécű akusztikus panelektől, és projektspecifikus vizuális aláírásként használható.

• CNC megismételhetőség: a cellaszélesség, a függőleges osztás, az oldalszög és az oszlopok száma beállítható a CAD útvonalon, majd következetesen reprodukálható a kötegelt gyártáshoz.

• Réteges megjelenés: az MDF dekoratív felület létrehozza az előteret, míg az exponált poliészter szál szándékos háttérré válik, nem pedig rejtett hordozóvá.

• Méretezési rugalmasság: a kész méretet a minta és a fal kialakítása határozza meg egy rögzített állományformátum helyett, így a sorozat alkalmas négyzet alakú, magas, téglalap alakú és szabálytalan modulokhoz.

• B2B projekt munkafolyamat: a rajzok, a minta jóváhagyása, a minta iránya és a modulok számozása ellenőrizhető a tömeges gyártás előtt, hogy csökkentse a telepítési kétértelműséget.

Építőipar és CNC gyártás

A felső díszítőréteg MDF lapanyagból indul ki, és CNC gravírozó/marógépen dolgozzák fel a jóváhagyott CAD útvonaltól. A vágott darabokat ezután a poliészterszálas szubsztrátumra helyezik, hogy kialakítsák a végső motívumot. A CNC gyártás különösen hasznos ennél a mintánál, mivel a vonal iránya, az ismétlési osztás és a sarokgeometria következetesen vezérelhető egy kötegben.

A Faceted Hexagon Lattice MDF-on-PET akusztikus falpanel esetében a gyártási felülvizsgálatnak kifejezetten a cellaszélességre, a függőleges osztásra, az oldalszögre és az oszlopok számára kell összpontosítania. Ezek azok a változók, amelyek a legnagyobb valószínűséggel változtatják meg a modell vizuális karakterét. Ahol keskeny hidak, kis sarkok vagy hegyes alkatrészek fordulnak elő, a gyártási mennyiség kiadása előtt ellenőrizni kell a rajzot a gyakorlati CNC megmunkálás és kezelés szempontjából.

Műszaki adatok és rendelési lehetőségek

Tervezési felhasználás és javasolt alkalmazások

A Faceted Hexagon Lattice MDF-on-PET akusztikus falpanel technológiai irodákban, vállalati előcsarnokokban, liftcsarnokokban, bemutatótermekben és modern vendéglátó folyosókban használható. Mivel az MDF réteg a PET hordozó előtt helyezkedik el, a megvilágítás és a látótávolság lényegesen befolyásolja a megjelenést. Az oldalsó világítás növeli az árnyék mélységét a vágott éleknél, míg a szórt elülső fény laposabb grafikai hatást eredményez. Nagy falak esetén a modul forgását és a varrattervezést rendelés előtt magasságban kell feltüntetni.

Ennek a modellnek a legfontosabb tervezési pontja a fazettált hatszögrács-ritmus. A tervezőknek el kell dönteniük, hogy a minta azonos módon ismétlődik, tükröződik-e egy középvonal körül, forog-e a modulok között, vagy szabálytalan jellemzőként fejeződik be. Ennek a döntésnek tükröződnie kell az üzlet rajzában, hogy a végső fal szándékosnak tűnjön, nem pedig független panelekből.

Tipikus alkalmazási forgatókönyv

Vállalati liftcsarnok funkció

Szerelje fel a csiszolt hatszögrácsot a felvonók felőli falra. Hosszúkás cellái természetesen illeszkednek a felvonóajtók függőleges arányaihoz, a fazettált illesztések pedig precíz műszaki karaktert kölcsönöznek. A szürke vagy fa árnyalatú MDF használható fém, kő vagy sötét falfelületekhez.

Ez a forgatókönyv tervezési ajánlás, nem pedig egy befejezett SHIPO projekt követelése. A webhelyen való közzétételhez később helyettesíthető egy ellenőrzött ügyfél-esettel, a telepítés fényképével, az ország-/piaci információkkal és a mérhető projektadatokkal, amikor ezek az anyagok rendelkezésre állnak.

Testreszabás és projekttámogatás

A Faceted Hexagon Lattice MDF-on-PET akusztikus falpanel szabványos referenciamintából fejleszthető, vagy a projekt követelményeihez igazítható. Ennek a kialakításnak az elsődleges testreszabási változói a cellaszélesség, a függőleges osztás, az oldalszög és az oszlopok száma. A szabványos poliészterszálas hordozóvastagság 5 mm és 9 mm, míg az MDF dekoratív réteg általában 9 mm, és szükség esetén más vastagságban is előállítható. A kész panelméretek nem korlátozódnak a referenciarajzra: a SHIPO át tudja tekinteni a falméreteket, a szükséges modulfelosztásokat és a mintavégződéseket a gyártási fájl megerősítése előtt. Kínai akusztikus panel beszállítóként, gyárként és gyártóként a SHIPO tömeges B2B rendeléseket fogad el, a minimális rendelési mennyiség kialakításonként 400 darab.

Javasolt gyártás előtti munkafolyamat

• Küldje el a fal magasságát, a megcélzott kész méretet és a kívánt termékreferenciát.

• Erősítse meg a Faceted Hexagon Lattice minta skáláját és a projektspecifikus változókat: cellaszélesség, függőleges osztás, oldalszög és oszlopok száma.

• Ellenőrizze a PET hordozó vastagságát (5 vagy 9 mm), az MDF vastagságát (9 mm szabványos vagy egyedi) és a jóváhagyott MDF felületi/kidolgozási mintát.

• A kötegelt gyártás előtt hagyja jóvá a CAD/üzletrajzot és szükség esetén egy fizikai mintát.

• Irányított vagy több modulból álló tervezéseknél használjon panelszámokat és tájolási jeleket a helyszíni telepítés támogatására.

GYIK

K. Szélesebbé lehet tenni a hatszög cellákat?

Igen. A szélesebb sejtek nyugodtabb mintázatot hoznak létre, és csökkentik az ízületek számát. A keskenyebb cellák technikaibbá és részletesebbé teszik a falat.

K. Igazítható-e a minta a lift-ajtó középpontjaihoz?

Igen. Az oszlopok száma és a margószélesség a fal magasságától függően állítható, így a fő cellaközpontok az építészeti tengelyekkel koordinálhatók.

K. Előállítható-e a modul rövidebb magasságban?

Igen. A kész magasság a tervezéstől függ. A felső és az alsó cellák újraszámíthatók, így a minta tisztán végződik, nem pedig önkényesen levágva.

Érdeklődés és együttműködés

Lépjen kapcsolatba a SHIPO-val a mintákért, a rajzok áttekintéséért, a méretek testreszabásáért vagy tömeges árajánlatért a Faceted Hexagon Lattice MDF-on-PET akusztikus fali panelre. Ha pontos ajánlatot szeretne kapni, küldje el a célfal méreteit, a szükséges mennyiséget, a PET-hordozó vastagságát, az MDF vastagságát, az előnyben részesített felületet és a rendelkezésre álló CAD/vektorminta fájlokat. A SHIPO ezután kiértékeli a csiszolt hatszögrács geometriáját, megerősíti a gyártási részleteket, és elkészíti a gyártási megoldást a 400 darabtól tervezésenkénti rendelésekre.
